VÁLVULA DE ALÍVIO HIDRÁULICA

VÁLVULA DE ALÍVIO

A válvula de alívio VR-000 é projetada para trabalho em condições severas de operação com ampla faixa de regulagem atingindo calibrações de até 700 bar com perfeita estanqueidade.
Sua construção em aço inox AISI 316 (standard) a torna ideal para trabalhos em ambientes altamente agressivos, atendendo a uma grande gama de fluídos hidráulicos, com excelente confiabilidade.
A sua forma compacta é ideal para montagem em painéis de controle e linhas de processo hidráulico.

ESPECIFICAÇÃO BÁSICA

Pressão no piloto máxima = 700 bar
Range de calibração = 30 a 700 bar
Temperatura de trabalho = -20oC a +100oC
Fluídos = Água - Óleo Mineral - Óleo Hidráulico
Derivados do Petróleo
(Outros fluídos sob consulta)
Material = Aço inox AISI 316 (standard)
Vedação = Buna N - Nitrílica / EPDM
Conexão = 1/2" NPT (Fêmea)
Peso = 1 kg
Cv = 2,5
Símbolo =

FORMAÇÃO DO MODELO

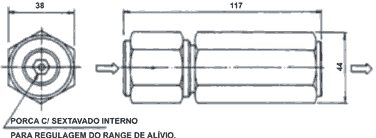

DADOS DIMENSIONAIS
