VÁLVULA PNEUMÁTICA DE 3 VIAS/2 POSIÇÕES

LINHA VA21

Composta de válvulas pneumáticas miniatura de 3 vias / 2 posições, com piloto pneumático e retorno por mola.
A via de "Vent", não é conectável por ser uma linha projetada para escape rápido em circuitos pneumáticos.
Sua construção básica em aço inox AISI 316, garante alta resistência e confiabilidade, sendo indicada para trabalho em ambientes altamente agressivos e de grande responsabilidade.
Projetada de forma a minimizar qualquer possibilidade de vazamento, possui grande versatilidade nas montagens em painéis ou linhas de controles pneumáticos e/ou hidráulicos.

ESPECIFICAÇÃO BÁSICA

Pressão no piloto mínima = 3 bar
Pressão no piloto máxima = 10 bar
Pressão nas vias máxima = 10 bar
Temperatura de trabalho = -20oC a +100oC
Fluídos = Ar Comprimido / Gás Natural
Material = Aço inox AISI 316 (standard)
Vedação = Buna N - Nitrílica
Conexão = 1/8" NPT (Fêmea)
Peso = 0,25 kg
Cv (à 25oC / 7 bar) = 0,02

PRINCIPAIS CONFIGURAÇÕES COM DESCRIÇÕES

Válvula de 3 vias, acionamento por piloto, retorno por mola

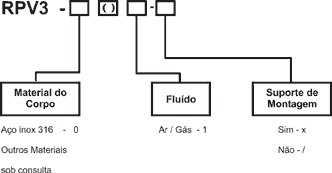

FORMAÇÃO DO MODELO

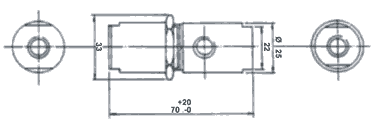

DADOS DIMENSIONAIS

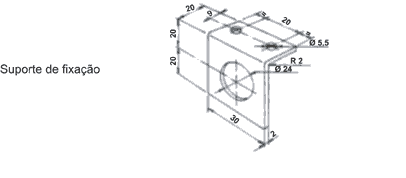

ACESSÓRIOS
