VÁLVULA PNEUMÁTICA
DE 3 VIAS/2 POSIÇÕES
LINHA VA20
Composta de válvula de 3 vias / 2 posições, destinado
a controle em sistemas pneumáticos com pressões máxima
de 10 bar.
Sua construção básica em aço inox AISI 316,
(disponível em outros materiais conforme aplicação),
garante alta resistência e confiabilidade, sendo indicada para trabalho
em ambientes altamente agressivos e de grande responsabilidade.
Projetada de forma a minimizar qualquer possibilidade de vazamento, possui
grande versatilidade nas montagens em painéis ou linhas de controles
pneumáticos e/ou hidráulicos.
ESPECIFICAÇÃO
BÁSICA
Pressão no piloto mínima = 2 bar
Pressão no piloto máxima = 10 bar
Pressão nas vias máxima = 10 bar
Temperatura de trabalho = -20oC a +100oC
Fluídos = Ar Comprimido / Gás Natural
(Outros fluídos sob consulta)
Material = Aço inox AISI 316 (standard)
Alumínio (opcional)
Vedação = Buna N - Nitrílica
Conexão = Vias 1/8", 1/4", 3/8" e 1/2" NPT
(Fêmea)
Piloto 1/8" NPT (Fêmea)
Peso = 1,5 kg
CV (à 25oC / 7 bar) =1/8", 1/4" - 0,4
3/8", 1/2" -3,0

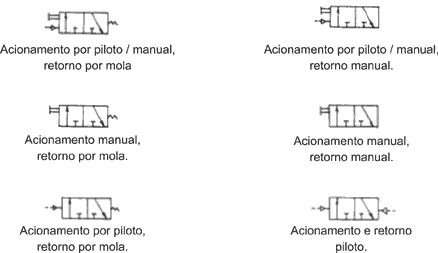

PRINCIPAIS CONFIGURAÇÕES
COM DESCRIÇÕES

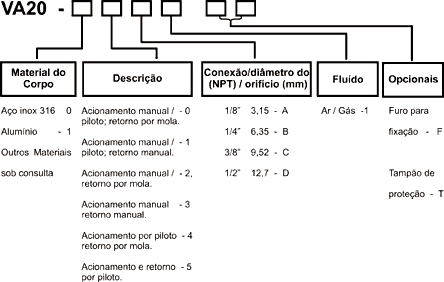

FORMAÇÃO
DO MODELO

OPCIONAIS
FUROS DE FIXAÇÃO
(1)
São furos no
corpo principal, para que se possa fixar a válvula à suportes,
grampos, etc.

TAMPÃO DE ESCAPE
(T)
O tampão consiste
em bucha de aço inox 316 (ou no mesmo material do corpo da válvula),
com pequenos furos. É utilizada na via que estiver sendo usada
como escape, afim de impedir a entrada de materiais estranhos,insetos,
etc ...

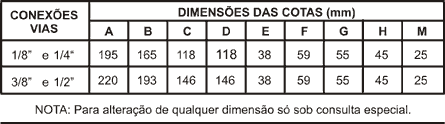

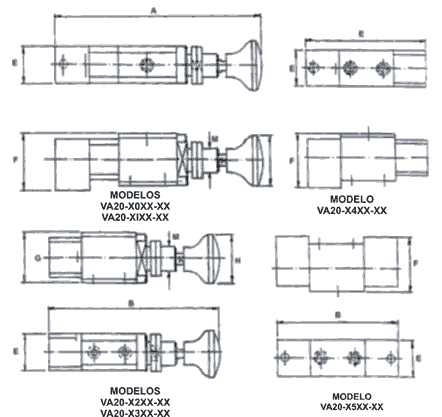

DADOS DIMENSIONAIS



|
