VÁVULA DE RETENÇÃO

A válvula de retenção RT01 foi projetada para trabalhar com pressões de até 700 bar com perfeita estanqueidade.
Sua construção em aço inox AISI 316 (standard) a torna ideal para trabalhos em ambientes agressivos, com uma grande gama de fluídos e excelente confiabilidade.
A sua forma compacta é ideal para montagem em painéis de controle e linhas de processo hidráulica / penumática.

ESPECIFICAÇÃO BÁSICA

Pressão de abertura = 0,3 bar
Pressão máxima = 700 bar
Temperatura de trabalho = -20°C a + 100°C
Fluídos = Água - Óleo Mineral - Óleo Hidráulico -
Derivados de petróleo - Ar comprimido -
Gás Natural.
Material = Aço inox AISI 316 (standard)
Vedação = Buna N - Nitríclica / EPDM.
Conexão = 1/8" , 1/4" , 3/8" e 1/2" NPT (Fêmea)
Peso = 1/8" e 1/4" - 0,15 kg
3/8" e 1/2" - 0,50 kg
Cv = 1/8" e 1/4" : 0,3
3/8" : 0,6
1/2" : 1,2
Símbolo =

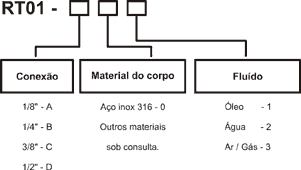

FORMAÇÃO DO MODELO

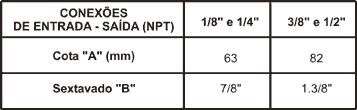

DADOS DIMENSIONAIS
