VÁLVULA PNEUMÁTICA DE 3 VIAS/2 POSIÇÕES COM TRAVA


LINHA RPV3

Composta de válvula de 3 vias / 2 posições com trava em ambas as posições, destinada a controle pneumático com pressão máxima de 10 bar.
A trava foi incluída como item de segurança, pois em caso de anormalidade o circuito só poderá ser rearmado com a intervenção do operador.
Sua construção básica em aço inox AISI 316, (disponível em outros materiais conforme aplicação), garante alta resistência e confiabilidade, sendo indicada para trabalho em ambientes altamente agressivos e de grande responsabilidade.
Projetada de forma a minimizar qualquer possibilidade de vazamento, possui grande versatilidade nas montagens em painéis ou linhas de controles pneumáticos e/ou hidráulicos.

ESPECIFICAÇÃO BÁSICA

Pressão no piloto mínima = 2 bar
Pressão no piloto máxima = 10 bar
Pressão nas vias máxima = 10 bar
Temperatura de trabalho = -20oC a +100oC
Fluídos = Ar Comprimido / Gás Natural
(Outros fluídos sob consulta)
Material = Aço inox AISI 316 (standard)
Alumínio (opcional)
Vedação = Buna N - Nitrílica
Conexão = Vias 1/8", 1/4", 3/8" e 1/2" NPT (Fêmea)
Piloto 1/8" NPT (Fêmea)
Peso = 1,5 kg
CV (à 25oC / 7 bar) =1/8", 1/4" - 04
3/8", 1/2" -3,0

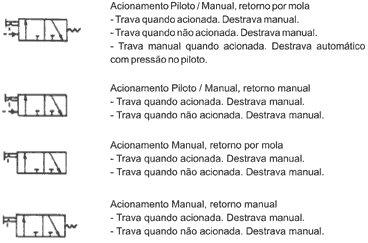

PRINCIPAIS CONFIGURAÇÕES COM DESCRIÇÕES

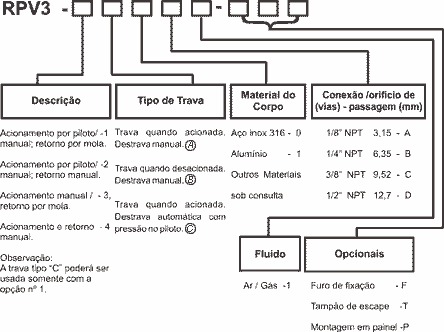

FORMAÇÃO DO MODELO

OPCIONAIS

FUROS DE FIXAÇÃO (F)

São furos no corpo principal, para que se possa fixar a válvula à suportes, grampos, etc.

TAMPÃO DE ESCAPE (1)

O tampão consiste em bucha de aço inox 316 (ou no mesmo material do corpo da válvula), com pequenos furos. É utilizada na via que estiver sendo usada como escape, afim de impedir a entrada de materiais estranhos,insetos, etc ...

MONTAGEM EM PAINEL (P)

A válvula é provida de topo roscado e porca, para fixação em frontal de painel.

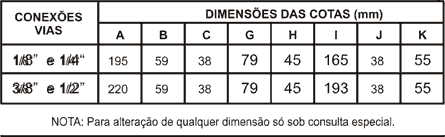

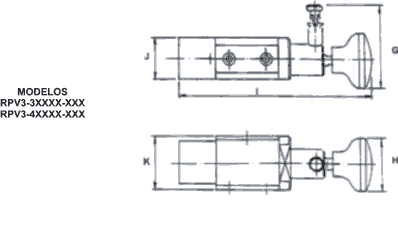

DADOS DIMENSIONAIS
