VÁLVULA CONTROLADORA DE VAZÃO

VÁLVULA DE CONTROLE DE FLUXO

A válvula FP202 é uma controladora de fluxo projetada para atender uma grande faixa de controle através do ajuste micrométrico da rosca da agulha associada a qualidade do acabamento da superfície da sede/agulha.
Trata-se de uma válvula miniatura bidirecional onde, em um sentido, se faz o controle de vazão e no sentido inverso possui passagem livre, facilitando com isso os projetos de circuitos pneumáticos.
Sua construção básica em aço inox AISI 316 (standard) garante alta resistência e confiabilidade, sendo indicada para trabalho em ambientes agressivos e de grande responsabilidade.

ESPECIFICAÇÃO BÁSICA

Pressão máxima = 10 bar
Temperatura de trabalho = -20oC a +100oC
Fluídos = Ar Comprimido e Gases
Material = Aço inox AISI 316 (standard)
Vedação = Buna N - Nitrílica
Conexão = 1/4" NPT (Fêmea)
Peso = 0,1 kg
Cv = Vide gráfico

Símbolo =

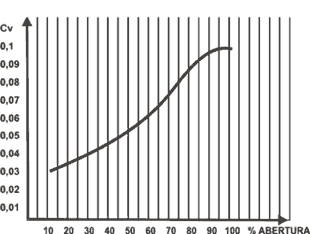

Cv GRÁFICO

FORMAÇÃO DO MODELO

Aço inox 316 - 0
Outros Materiais
sob consulta

DADOS DIMENSIONAIS
